Salah satu proses pekerjaan peta adalah melakukan Edge Matching, yaitu menggabungkan beberapa peta, bisa berbeda lembar peta, berbeda orang yang mengerjakannya atau berbeda sumber dalam mendapatkan datanya.
Agar peta bersatu antara peta satu dengan peta yang lainnya, maka perlu dilakukan proses “Edge Matching”.
Langkah Pertama, buka peta-peta yang akan di gabungkan (Edge Matching)
Cap

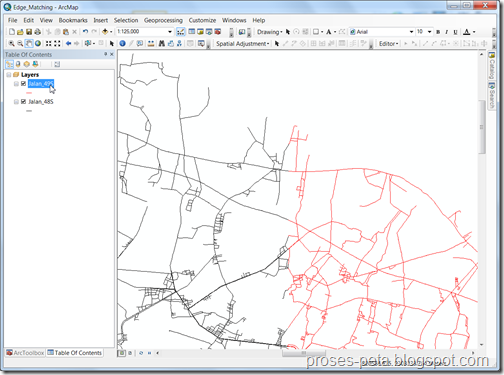

Pada gambar di atas, 2 buah peta yang bersebelahan (warna hitam dan merah).
Sepintas kedua peta tersesbut nyambung antara satu dengan lainnya, tapi saat diperbesar pada sambungan peta tidak terhubung antara satu dengan yang lainnya.


Langkah Kedua, menampilkan tools “Spatial Adjusment”,

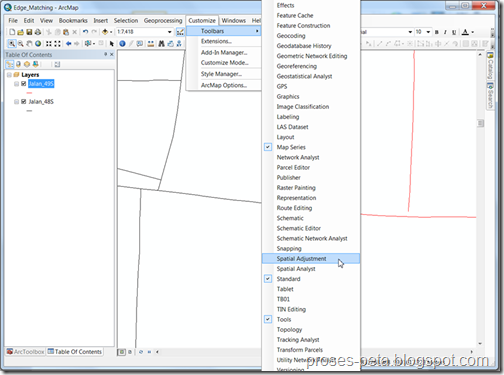

Pilih menu “Customize”, “Toolbars” dan klik “Spatial Adjusment”
Cap_4

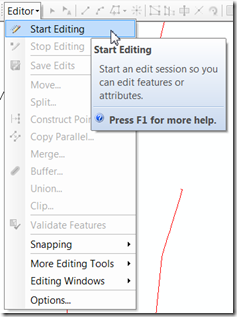

Langkah Ketiga, aktifkan juga menu “Editor”, mulai “Start Editing”,

Dalam mode “Edit” yang sudah aktif,

Pilih “Spatial Adjusment” – “Option”

  1. “Option”
  2. Pilih “Line”
  3. Pilih “OK”
Pilih tab “Edge Match”

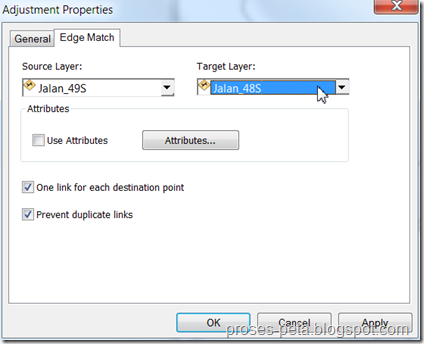

Cap_7
  • “Source Layer”, peta yang akan menjadi refference.
  • “Target Layer”, peta yang akan menjadi peta yang mengikuti “Source Layer”
  • Aktifkan “One link for each destination point”
  • Aktifkan “Prevent duplicate links”
  • Klik “OK”

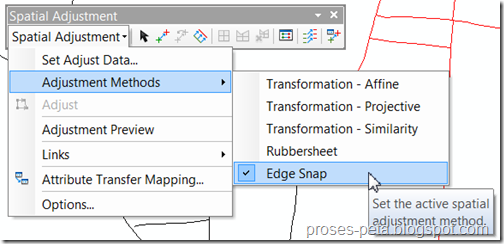

Langkah Keempat, pada toolbar “Spatial Adjusment”, pilih “Adjusment Method” dan pilih “Edge Snap”,

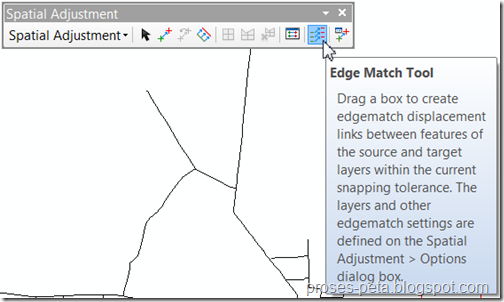

Langkah Kelima, pada toolbar “Spatial Adjusment”, pilih tools “Edge Match Tool”,

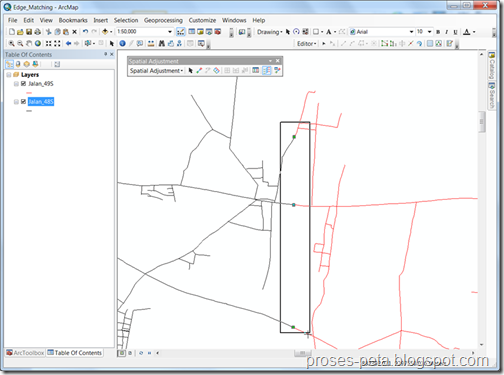

Kemudian dengan cara “click & drag”, pilih objek yang akan di sambungkan.

Setelah muncul tanda objek yang akan disambungkan, pada tool “Editor” pilih “Edit Tool”

Dan pilih objek yang tadi di pilih dengan menggunakan tools “Edge Match Tool”, dengan cara “click & drag”,

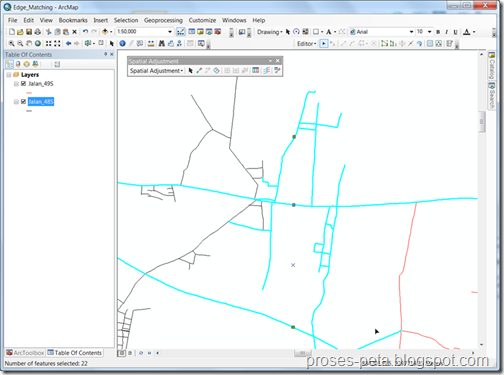

Objek terpilih akan berwarna terpilih.

Langkah Keenam, pada toolbar “Spatial Adjusment”, pilih “Adjust”,

dan akan objek (Edge/Sambungan) akan hilang,

Untuk memeriksa hasil, perbesar pada objek peta yang saling berhugungan,

Peta sudah tersambung, dan akhiri dengan “Stop Editing” pada tool “Editor”.
